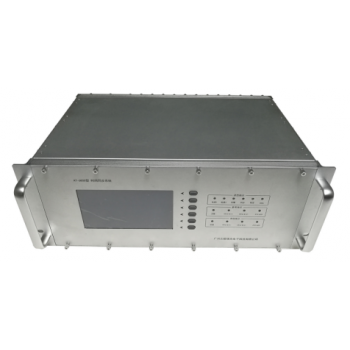

点击图片查看原图产品概述
SYN4505A型时钟同步系统内装高精度恒温晶振（可选锁相模块或者铷原子钟），接收GPS（ 定位系统）、北斗二代卫星信号和远地传送来的IRIG-B码信号获得时间信息，可根据客户对同步时钟系统的不同需求，选择相应的功能的板卡，同步产生IRIG-B码信号、秒脉冲、分脉冲、时脉冲、串口时间信息信号、网络授时接口（PTP,NTP/SNTP等）及各种报警信息，系统对各种配置信息进行自动保存，是建立时间尺度、实现标准时钟系统的实用时间同步装置。
产品功能
1) 外参考输入信号包括 路卫星信号，两路IRIG-B(DC)信号（电信号或者光纤），PTP/NTP网络输入等；
2) 卫星选择功能：具有六种选择，分别为GPS北斗混合授时，GPS&GLONASS混合授时，北斗GLONASS混合授时，单GPS授时，单北斗授时，单GLONASS授时，满足客户对卫星信号的各种授时需求；
3) 工作模式：包括自动模式，手动模式，守时模式等三种模式，
其中自动模式表示优 选择卫星信号，然后选择IRIG-B信号， 后选择PTP/NTP网络授时信号；手动模式表示由用户手动选择外部参考；守时模式表示不接收外部参考，使用设备内部振荡器进行守时；
4) 系统设置功能：用户通过按键对波特率、时区，延迟等进行设置；
5) 输出IRIG-B交直流信号，输出RS232C串口,1PPS，1PPM，1PPH等；
6) PTP/NTP网络授时功能；
7) 干接点报警功能：具有5个报警功能，分别为故障报警，失步报警，卫星报警，IRIG-B(1)报警，IRIG-B(2)报警，PTP/NTP报警，电源1报警，电源2报警；
8) 自动保存各种配置状态，完全满足各种客户需求。
产品特点
a)
性价比高，应用广泛；
b) 授时精度高；
c) 完全保证数据安全性，可全设置同 个网段或者不同网段，支持多种流行的时间发布协议；
d) 多种授时接口输出，可自由组合， 多可同时输出120组授时接口；
e) 整体功耗小，采用无风扇设计，运行可靠稳定。
典型应用
1) 计算机网络、计算机应用系统、流程控制管理系统；
2) 电力厂（站）和电网中心调度的时间统 系统及各种时间显示屏；
3) 电子商务系统、B2B网上系统以及数据库的保存及维护等系统；
4) 广电、金融、移动通信、石油、电力、交通、工业以及国防等领域。
技术指标
|
输入信号 |
多模接收机 |
卫星 |
GPS、北斗、GLONASS |
|
定时精度 |
≤30ns |
||
|
跟踪灵敏度 |
-160dBm |
||
|
多模天线 |
数量 |
1套 |
|
|
形状 |
蘑菇头 |
||
|
线长 |
30米 |
||
|
物理接口 |
BNC |
||
|
支架 |
蘑菇头安装支架 |
||
|
IRIG-B(DC) |
路数 |
2路 |
|
|
电平 |
RS422/485（可选光纤输入） |
||
|
标准 |
IEEE1344 |
||
|
物理接口 |
绿色螺钉端子 |
||
|
PTP/NTP（可选） |
路数 |
1路 |
|
|
物理接口 |
RJ45 |
||
|
支持协议 |
IEEE 1588V2，NTP/SNTP等 |
||
|
输出信号 |
IRIG-B(DC) |
路数 |
5路（可选光纤输出） |
|
电平 |
RS422/485 |
||
|
标准 |
IEEE1344 |
||
|
同步精度 |
≤100ns |
||
|
物理接口 |
绿色螺钉端子 |
||
|
IRIG-B(AC)（可选） |
路数 |
5路（可扩展多路） |
|
|
电平 |
600欧姆平衡输出 |
||
|
标准 |
IEEE1344 |
||
|
同步精度 |
≤10us |
||
|
物理接口 |
绿色螺钉端子 |
||
|
NTP输出 |
路数 |
1路（可扩展多路） |
|
|
物理接口 |
RJ45 |
||
|
授时精度 |
1-10ms |
||
|
支持协议 |
NTP v1.v2.v3&v4(RFC1119&1305)，SNTP(RFC2030)，SNMP，IPV4、IPV6、IPv4/IPv6 Hybrid，SSH/SCP,MD5（RFC1321）,Telnet（RFC854），NTP Unicast，Broadcast，Multicast，DHCP (RFC2131)，HTTP/SSL/HTTPS（RFC2616)，802.11b/g/n，Telnet，UDP，TCP，FTP，NFS，PPTP/VPN等 |
||
|
用户容量 |
支持数万台客户端 |
||
|
吞吐量 |
4000次/秒 |
||
|
PTP授时（可选） |
路数 |
1路（可扩展多路） |
|
|
物理接口 |
RJ45 |
||
|
支持协议 |
IEEE 1588V2 |
||
|
授时精度 |
30ns（背靠背测试） |
||
|
1PPS |
路数 |
5路 |
|
|
接口 |
空接点 |
||
|
物理接口 |
绿色螺钉端子 |
||
|
1PPM |
路数 |
5路 |
|
|
接口 |
空接点 |
||
|
物理接口 |
绿色螺钉端子 |
||
|
1PPH(可选) |
路数 |
5路 |
|
|
接口 |
空接点 |
||
|
物理接口 |
绿色螺钉端子 |
||
|
1PPS脉冲信号 |
路数 |
1路 |
|
|
电平 |
TTL |
||
|
同步误差 |
≤30ns |
||
|
物理接口 |
BNC |
||
|
RS232C串口 |
路数 |
1路 |
|
|
电平 |
RS232C |
||
|
波特率（可设置） |
1200/2400/4800/9600/14400/19200/38400/57600/115200 bit/s |
||
|
串口格式 |
电力常用语句 |
||
|
物理接口 |
DB9 |
||
|
继电器报警 |
故障报警 |
绿色螺钉端子 |
|
|
失步报警 |
绿色螺钉端子 |
||
|
卫星报警 |
绿色螺钉端子 |
||
|
IRIG-B(1)报警 |
绿色螺钉端子 |
||
|
IRIG-B(2)报警 |
绿色螺钉端子 |
||
|
PTP/NTP报警 |
绿色螺钉端子（可选） |
||
|
电源1报警 |
绿色螺钉端子 |
||
|
电源2报警 |
绿色螺钉端子 |
||
|
环境特性 |
工作温度 |
0℃～＋50℃ |
|
|
相对湿度 |
≤90%（40℃） |
||
|
存储温度 |
-30℃～＋70℃ |
||
|
供电电源 |
交直流 220V±10%， 50Hz±5%，功率小于30W（可选双电源冗余配置） |
||
|
机箱尺寸 |
4U，19″标准机箱（上机架）482mm（宽）x300（深）x176mm（高） |
||
|
选件 |
铷原子振荡器，避雷器，定做天线电缆（50米、80米、100米等）， 1PPS输出RS232C,RS422/485等，串口输出TTL,RS422/485等，光纤信号，各种电力输出信号扩展输出路数，定制宽温度范围的产品，根据客户要求定做类似产品。 |
||
相关产品选型指南
|
型号 |
输入信号 |
输出信号 |
特色 |
尺寸 |
|
SYN3102型铷原子频率标准 |
内置銣钟 |
4路10MHz |
性价比高 |
1U，19″（上机架）（482x300x45mm） |
|
SYN3204型GPS驯服铷原子频率标准 |
GPS |
4路10MHz,1路串口，1路1PPS |
GPS驯服銣钟 |
1U，19″（上机架）（482x300x45mm） |
|
SYN32.768MHzGPS北斗锁相模块 |
GPS北斗 |
1路32.768MHz，1路1PPS 特色：GPS驯服晶振 |
GPS驯服晶振 |
板卡（150×130×20mm）直流5V±5%，3.5W |
|
SYN100MHzGPS锁相板 |
GPS |
1路100MHz，1路1PPS |
GPS驯服晶振 |
板卡（150×130×20mm）直流5V±5%，3.5W |
|
SYN3301型高稳晶振 |
内置晶振 |
4路10MHz |
高稳定度，低相噪 |
1U，19″（上机架）（482x300x45mm）AC220V,30W |
|
SYN3305型驯服高稳晶振频率标准 |
GPS， 1PPS |
1路10MHz，1路串口，1路1PPS |
GPS驯服晶振 |
板卡（56*158*220mmmm）直流5V±5% |
|
SYN4102型 GPS同步时钟源 |
GPS |
1路10MHz，1路串口，1路1PPS |
GPS驯服晶振 |
1U，19″（上机架）（482x300x45mm）交流 220V±10% |
|
SYN4104型数字网同步时钟 |
GPS |
2路E1，2路2048K，1路1PPS |
通信专用 |
1U，19″（上机架）（482x300x45mm） |
|
SYN4201型同步分频钟 |
8路10mhz |
8路1PPS |
同步分频 |
1U，19″（上机架）（482x300x45mm） |
|
SYN4505型标准同步时钟 |
GPS北斗GLONASS 直流IRIG-B码 |
10路IRIG-B码，1路NTP，5路1PPM空接点,5路1PPS空接点，5路报警， |
多模接收机，多种时钟输出 |
4U，19″（上机架） AC220V,30W |
|
SYN4505A型时钟同步系统 |
GPS北斗GLONASS 直流IRIG-B码 PTP/NTP |
交直流IRIG-B码，PTP、NTP输出，5路1PPM空接点,5路1PPS空接点，7路报警， |
可内置铷原子钟，锁相驯服恒温晶振等 |
4U，19″（上机架） AC220V,30W |
|
选件 |
GPS北斗双模接收机，恒温晶振OCXO，銣钟，定位信息输出，避雷器，定做天线电缆（50米、80米、100米等），多路频率输出，IRIG-B交直流输出，1PPS输出RS232C,RS422/485等，串口输出TTL,RS422/485等，定制宽温度范围的产品，根据客户要求定做类似产品，各产品特性具体参照相关宣传资料。 |
|||
