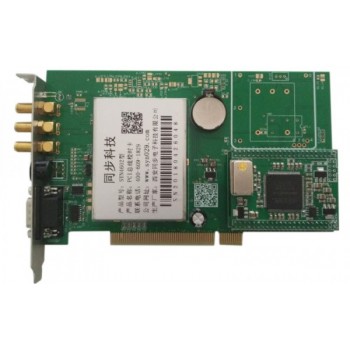

点击图片查看原图SYN4602型PCI总线校时卡
产品概述
SYN4602型PCI总线校时卡是西安同步电子科技有限公司研发生产的 款通过PCI总线为计算机、工控机等操作系统提供高精度硬件时钟的校时卡。该总线校时卡采用流水线自动化贴片生产，使用FPGA+ARM框架设计，接收GPS/北斗/PTP/交直流IRIG-B码/CDMA/1PPS/10MHz等外部参考信号，输出各种时间频率信号，提高系统的时间精度和准确度，满足不同用户需求。
该总线校时卡内置高精度守时时钟源，当外部参考无效时仍然可以提供高精度授时服务。并配套提供Windows校时管理软件和各种操作系统的API驱动，完全实现高精度应用程序授时，具有兼容性强，接口丰富、精度高、稳定性好、功能强、无积累误差、不受地域气候等环境条件限制、性价比高、操作简单、免维护等特点。
产品功能
a) 支持PCI总线校时，时间精度优于10us；
b) 内置高精度授时型GPS/BD双模接收机；
c) 外参考失锁后依靠内置高精度时钟守时；
d) 支持即插即用（Plug and Play）；
e) 输出秒脉冲(PPS)时标同步脉冲信号；
f) Windows/Linux 32位/64位驱动，提供API函数接口；
g) 提供windows上位机校时软件，对计算机进行自动校时；
h) 可在PCI总线上提供多种中断信号；
i) PCI总线提供时间信息，GPS、BD卫星颗数，板卡同步状态等信息；
j) 输出1PPS和串口TOD（NEMA0183中GPRMC语句，带经纬度定位信息）；
产品特点
a) 高精密，全自动，无人值守，免维护；
b) 对主要电路部分采用金属外壳屏蔽，抗干扰能力强；
c) 功耗小，可靠性高,可长期连续稳定工作；
d) 安装简便：该产品可直接插入计算机（或工控机）的PCIe扩展槽。
典型应用
1) 计算机网络、计算机应用系统、流程控制管理系统；
2) 广泛应用于电力、交通、通讯、网络同步、数据同步等需要对时、计时和守时的领域；
3) 计算机时间同步，数据同步采集，天文测量和大地测量等需对时领域；
4) 广泛应用于电力、金融、通信、交通、广电、安防、石化、冶金、水利、国防、医疗、教育、政府机关、IT等领域；
5) 可广泛应用于各种仪器仪表、DVB、DAB、CMMB、Wimax、CDMA等系统对时间频率要求苛刻的领域；
6) 可方便应用于具有高精度时间同步需求的工业控制、交通电力、遥测遥控等领域中的计算机应用系统。
技术指标
|
输入信号 |
GPS北斗接收机 |
频点 |
L1，B1 |
|
定时精度 |
优于30ns |
||
|
跟踪灵敏度 |
-160dBm |
||
|
GPS北斗天线 |
数量 |
1套蘑菇头30米天线 |
|
|
其他参考（选件） |
PTP/IRIG-B（DC/AC）/1PPS/10MHz/CDMA |
||
|
输出信号 |
PCIE总线 |
接口 |
PCI |
|
同步精度 |
优于10us |
||
|
中断 |
标配：10PPS 选件：20PPS/40PPS/100PPS/1000PPS |
||
|
数据 |
时间信息，GPS、BD卫星颗数，板卡同步状态等信息 |
||
|
驱动 |
提供Windows/Linux32位/64位驱动 |
||
|
API函数 |
提供二次开发函数库（API函数接口） |
||
|
RS232C串口 |
1路DB9，RS232C电平，年月日时分秒地理位置信息 |
||
|
脉冲信号 |
标配：1PPS 选件：1PPM/1PPH/20PPS/40PPS/100PPS/1000PPS |
||
|
其他信号（选件） |
10MHz/PTP/NTP/IRIG-B码 |
||
|
内置时钟 |
标配：温补晶振 选件：高精度恒温晶振或者铷原子钟 |
||
|
软件 |
提供Windows校时及管理软件 |
||
|
环境特性 |
工作温度 |
标配：0℃～＋70℃ 选件：-40℃～＋85℃ |
|
|
相对湿度 |
≤90%（40℃） |
||
|
存储温度 |
-30℃～＋70℃ |
||
|
供电电源 |
PCI插槽﹢5v供电，功耗小于6W |
||
|
MTBF |
≥100000小时 |
||
|
机箱尺寸 |
标准PCI接口： 175（长）×107mm（高）×（厚）21mm |
||
相关产品选型指南
|
型号名称 |
输入信号 |
输出信号 |
电源 |
尺寸 |
|
SYN4601型GPS-PCI授时卡 |
GPS |
1路串口，1路1PPS |
PCI插槽+5V供电，功耗小于2W |
标准PCI接口： 175（长）×107mm（高）×（厚）21mm |
|
SYN4603型北斗-PCI授时卡 |
北斗 |
|||
|
SYN4605型CDMA-PCI授时卡 |
CDMA |
|||
|
SYN4607型B码-PCI授时卡 |
IRIG-B码 |
|||
|
SYN4609型GPS北斗双模-PCI授时卡 |
GPS北斗 |
|||
|
SYN4602型PCI总线校时卡 |
GPS北斗（可选其他参考输入） |
PCI总线授时，并输出多种时间频率信号 |
PCI插槽+5V供电，功耗小于6W |
|
|
SYN4611型GPS-PCIe授时卡 |
GPS |
1路串口，1路1PPS |
PCIe插槽+5V供电，功耗小于2W |
标准PCIe接口： 175（长）×107mm（高）×（厚）21mm |
|
SYN4613型北斗-PCIe授时卡 |
北斗 |
|||
|
SYN4615型CDMA-PCIe授时卡 |
CDMA |
|||
|
SYN4617型B码-PCIe授时卡 |
IRIG-B码 |
|||
|
SYN4619型GPS北斗双模-PCIE授时卡 |
GPS北斗 |
|||
|
SYN4632型PCIe时钟同步卡 |
GPS北斗（可选其他参考输入） |
PCIe总线授时，并输出多种时间频率信号 |
PCIe插槽+3.3V和+12v供电 |
|
|
SYN4621型GPS-CPCI授时卡 |
GPS |
1路串口，1路1PPS |
CPCI插槽+5V供电，功耗小于4W |
标准CPCI 6U板卡（233.35mm X 160mm）（可选3U板卡） |
|
SYN4623型北斗-CPCI授时卡 |
北斗 |
|||
|
SYN4625型CDMA-CPCI授时卡 |
CDMA |
|||
|
SYN4627型B码-CPCI授时卡 |
IRIG-B码 |
|||
|
SYN4629型GPS北斗双模-CPCI授时卡 |
GPS北斗 |
|||
|
选件 |
恒温晶振OCXO，銣钟，定位信息输出，避雷器，定做天线电缆（50米、80米、100米等），1PPS输出RS232C,RS422/485等，串口输出TTL,RS422/485等，定制宽温度范围的产品，根据客户要求定做类似产品。 |
|||
