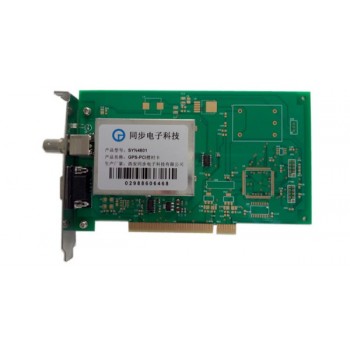

点击图片查看原图产品概述
SYN4601型 GPS-PCI授时卡是由西安同步电子科技有限公司精心设计、自行研发生产的 款PCI授时型板卡，接收GPS卫星信号，从GPS地球同步卫星上获取标准时钟信号信息，通过串口对计算机进行自动校时，同时产生1PPS（秒信号）同步脉冲信号，是 款实现时间同步的实用时钟设备。
产品功能
a) 接收GPS卫星信号，输出精确的北京时间时、分、秒及年、月、日等；
b) 输出秒脉冲(PPS)时标同步脉冲信号。
c) 对计算机进行自动校时。
产品特点
a) 高精密，全自动，无人值守，免维护；
b) 对主要电路部分采用金属外壳屏蔽，抗干扰能力强；
c) 功耗小，可靠性高,可长期连续稳定工作。
d) 安装简便：该产品可直接插入计算机（或工控机）的PCI扩展槽。
典型应用
1) 计算机网络、计算机应用系统、流程控制管理系统；
2) 广泛应用于电力、交通、通讯、网络同步、数据同步等需要对时、计时和守时的领域。；
3) 电厂的DCS系统、MIS系统、抄表报价系统及需要时间信息的自动化装置。
技术指标
|
输入信号 |
GPS接收机 |
频点 |
L1 |
|
定时精度 |
优于30ns |
||
|
跟踪灵敏度 |
-160dBm |
||
|
GPS天线 |
数量 |
1套 |
|
|
形状 |
蘑菇头 |
||
|
线长 |
30米 |
||
|
物理接口 |
BNC |
||
|
支架 |
蘑菇头安装支架 |
||
|
输出信号 |
RS232C串口 |
路数 |
1路 |
|
电平 |
RS232C |
||
|
串口内容 |
年月日时分秒 |
||
|
物理接口 |
DB9针形接头 |
||
|
1PPS脉冲信号 |
路数 |
1路 |
|
|
电平 |
TTL |
||
|
同步误差 |
≤30ns |
||
|
物理接口 |
DB9针形接头 |
||
|
环境特性 |
工作温度 |
0℃～＋50℃ |
|
|
相对湿度 |
≤90%（40℃） |
||
|
存储温度 |
-30℃～＋70℃ |
||
|
供电电源 |
PCI插槽+5V供电，功耗小于2W |
||
|
机箱尺寸 |
标准PCI接口： 175（长）×107mm（高）×（厚）21mm |
||
相关产品选型指南
|
型号名称 |
输入信号 |
输出信号 |
电源 |
尺寸 |
|
SYN4601型GPS-PCI授时卡 |
GPS |
1路串口，1路1PPS |
PCI插槽+5V供电，功耗小于2W |
标准PCI接口： 175（长）×107mm（高）×（厚）21mm |
|
SYN4603型北斗-PCI授时卡 |
北斗 |
|||
|
SYN4605型CDMA-PCI授时卡 |
CDMA |
|||
|
SYN4607型B码-PCI授时卡 |
IRIG-B码 |
|||
|
SYN4609型GPS北斗双模-PCI授时卡 |
GPS北斗 |
|||
|
SYN4611型GPS-PCIe授时卡 |
GPS |
1路串口，1路1PPS |
PCIe插槽+5V供电，功耗小于2W |
标准PCIe接口： 175（长）×107mm（高）×（厚）21mm |
|
SYN4613型北斗-PCIe授时卡 |
北斗 |
|||
|
SYN4615型CDMA-PCIe授时卡 |
CDMA |
|||
|
SYN4617型B码-PCIe授时卡 |
IRIG-B码 |
|||
|
SYN4619型GPS北斗双模-PCIE授时卡 |
GPS北斗 |
|||
|
SYN4621型GPS-CPCI授时卡 |
GPS |
1路串口，1路1PPS |
CPCI插槽+5V供电，功耗小于4W |
标准CPCI 6U板卡（233.35mm X 160mm）（可选3U板卡） |
|
SYN4623型北斗-CPCI授时卡 |
北斗 |
|||
|
SYN4625型CDMA-CPCI授时卡 |
CDMA |
|||
|
SYN4627型B码-CPCI授时卡 |
IRIG-B码 |
|||
|
SYN4629型GPS北斗双模-CPCI授时卡 |
GPS北斗 |
|||
|
选件 |
恒温晶振OCXO，銣钟，定位信息输出，避雷器，定做天线电缆（50米、80米、100米等），1PPS输出RS232C,RS422/485等，串口输出TTL,RS422/485等，定制宽温度范围的产品，根据客户要求定做类似产品。 |
|||
