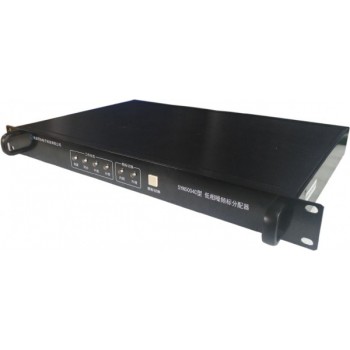

点击图片查看原图产品概述
SYN5004C型低相噪频标分配器是 款具有多路频标分配功能、GPS北斗定位授时功能和低相噪恒温晶振标准源功能的多功能仪器。该分配器前面板具有状态指示功能，包括电源指示，卫星状态指示，内外频标状态指示，内外频标切换指示；还具有内外频标切换功能，手动通过按键进行内外频标的切换。当外部具有比内置恒温晶振更好的技术指标时可以选用外部参考，比如外部具有铷钟、铯钟、氢钟等 时钟源时，可以选择外部频标使用。特别适合各种计量院、科研院所或者需要多路时钟信号的大型科研项目中。
该分配器还配有远程控制软件，通过电脑就可以接收卫星时间信息、定位信息、以及通过电脑选择内外频标的切换。
产品功能
1) 1路外频标输入；
2) 内置低相噪高精度恒温晶振和gps北斗双模授时定位接收机；
3) 手动切换内外频标；
4) 20路频标输出。
产品特点
a) 集频标分配、授时定位和恒温晶振为 体；
b) 功耗小，可靠性高，可长期连续稳定工作；
c) 具有抖动小、隔离度高。
典型应用
1) 计量、时统、广电、通信等时间频率测试系统。
技术指标
|
输入信号 |
频标信号 |
路数 |
1路 |
|
波形 |
正弦 |
||
|
频率 |
10MHz |
||
|
电平 |
≥5dBm，≤14dBm |
||
|
物理接口 |
SMA |
||
|
输出信号 |
频标信号 |
路数 |
20路 |
|
波形 |
正弦 |
||
|
频率 |
与输入相同 |
||
|
电平 |
≥5dBm，≤14dBm |
||
|
相噪 |
10Hz≤-120dBc/Hz 100Hz≤-140dBc/Hz 1kHz≤-150dBc/Hz 10kHz以后≤-160dBc/Hz |
||
|
隔离度 |
≥80dB |
||
|
杂散电平 |
≤-70dBc |
||
|
谐波 |
≤-30dBc |
||
|
功率稳定度 |
1dB/24h |
||
|
物理接口 |
SMA |
||
|
内置恒温晶振 |
相噪 |
10Hz≤-120dBc/Hz 100Hz≤-140dBc/Hz 1kHz≤-150dBc/Hz 10kHz以后≤-160dBc/Hz |
|
|
频率稳定度 |
长稳优于5E-8/年；短稳优于5E-10/日,5E-12/S |
||
|
频率准确度 |
≤1×10-7 |
||
|
GPS北斗接收机 |
工作频率 |
BD2 - B1频点，GPS - L1频点； |
|
|
授时精度 |
≤30ns（rms） |
||
|
定位精度 |
2.0m（CEP） |
||
|
上位机软件 |
接收时间信息和定位信息，控制内外频标切换 |
||
|
环境特性 |
工作温度 |
0℃～＋50℃ |
|
|
相对湿度 |
≤90%（40℃） |
||
|
存储温度 |
-20℃～＋70℃ |
||
|
供电电源 |
交流 220V±10%， 50Hz±5%，功率小于15W |
||
|
机箱尺寸 |
1U，19″标准机箱（上机架）482mm（宽）x300（深）x44mm（高） |
||
|
重量 |
3.5Kg(不含天线) |
||
|
选件 |
根据客户要求定做类似产品，可定制相噪指标-163dBc/Hz，隔离度可选100dBc，放大倍数0-12dBc |
||
