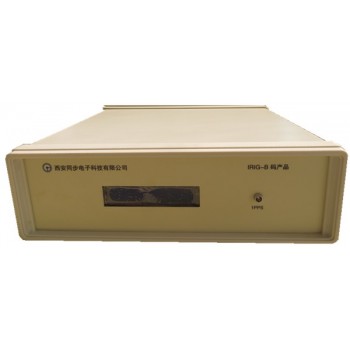

点击图片查看原图SYN1340型 IRIG-B码解码器
产品概述
SYN1340型IRIG-B码产生器是由西安同步电子科技有限公司精心设计、自行研发生产的 款IRIG-B解码设备，将输入的1路IRIG-B（DC）码转换成用户需要的2路包含日期、时间的串口信息及1PPS，前面板显示年月日时分秒等信息。
产品功能
1) 以IRIG-B(DC)信号建立时间参考；
2) 输出定时同步信号（1PPS），TTL接口输出；
3) 前面板显示年月日时分秒及工作状态；
4) 串口输出，每秒发送 次时、分、秒、年、月、日时间信息；
产品特点
a) 性价比高，应用广泛；
b) 授时精度高，传输误差小；
c) 高可靠性，安装简便；
d) 选件丰富，经济实用；
e) 可长期稳定工作。
典型应用
1) 科研院所，比如与横河850示波记录仪配合使用；
2) 变电站/发电厂，电网中心调度；
3) 通信装备，航空航天航海，电子信息系统。
4) 广电、金融、移动通信、石油、电力、交通、工业以及国防等领域；
5) 电力厂（站）和电网中心调度的时间统 系统及各种时间显示屏。
6) 继电保护、安全自动装置、故障录波器、RTU、调度自动化系统和计算机监控系统等多种设备中。
技术指标
|
输入信号 |
IRIG-B（DC） |
路数 |
1路 |
|
电平 |
RS422 |
||
|
标准 |
符合IEEE1344 |
||
|
物理接口 |
凤凰端子 |
||
|
输出信号 |
1PPS脉冲信号 |
路数 |
1路 |
|
电平 |
TTL |
||
|
同步误差 |
≤10us |
||
|
物理接口 |
BNC |
||
|
RS232C串口 |
路数 |
1路 |
|
|
电平 |
RS232C |
||
|
时间信息 |
年月日时分秒等信息 |
||
|
物理接口 |
DB9 |
||
|
环境特性 |
工作温度 |
0℃～＋50℃ |
|
|
相对湿度 |
≤90%（40℃） |
||
|
存储温度 |
-30℃～＋70℃ |
||
|
供电电源 |
交流 220V±10%， 50Hz±5%，功率小于30W |
||
|
机箱尺寸 |
便携式（265x285x100mm） |
||
|
选件 |
国军标2008版IRIG-B输入， 1PPS输出RS232C,RS422/485等，1PPS精度达到100ns以内，串口输出TTL,RS422/485等，扩展输出路数，1u标准机箱，定制宽温度范围的产品，根据客户要求定做类似产品。 |
||
