点击图片查看原图产品概述

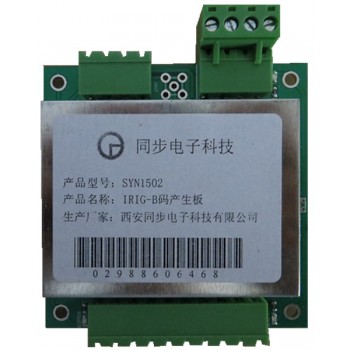

SYN1502型IRIG-B码产生板是由西安同步电子科技有限公司精心设计、自行研发生产的 款时钟设备，接收串口时间信息及1PPS信号或者内置GPS、北斗接收机对板卡进行时间同步，产生IRIG-B（DC）码信号。
产品功能
1) 以标准1PPS及串口时间信息建立时间参考；
2) 同步产生、输出IRIG-B（DC）码；
3) 串口输出，每秒发送 次时、分、秒、年、月、日时间信息；
产品特点
a) 性价比高，应用广泛；
b) 授时精度高，传输误差小；
c) 高可靠性，安装简便；
d) 选件丰富，经济实用；
e) 可长期稳定工作。
典型应用
1) 科研院所，比如与横河850示波记录仪配合使用；
2) 变电站/发电厂，电网中心调度；
3) 通信装备，航空航天航海，电子信息系统。
4) 广电、金融、移动通信、石油、电力、交通、工业以及国防等领域；
5) 电力厂（站）和电网中心调度的时间统 系统及各种时间显示屏。
6) 继电保护、安全自动装置、故障录波器、RTU、调度自动化系统和计算机监控系统等多种设备中。
技术指标
|
输入信号 |
1PPS脉冲信号 |
路数 |
1路 |
|
电平 |
TTL |
||
|
物理接口 |
凤凰端子 |
||
|
RS232C串口 |
路数 |
1路 |
|
|
电平 |
RS232C |
||
|
物理接口 |
凤凰端子 |
||
|
卫星天线（选件） |
物理接口 |
SMA |
|
|
类型 |
GPS,北斗，GPS北斗双模 |
||
|
输出信号 |
IRIG-B（DC） |
路数 |
1路 |
|
输出电平 |
RS422/485 |
||
|
同步误差 |
≤200ns |
||
|
标准 |
符合IEEE1344 |
||
|
物理接口 |
凤凰端子 |
||
|
1PPS脉冲信号 |
路数 |
1路 |
|
|
电平 |
TTL |
||
|
同步误差 |
≤100ns |
||
|
物理接口 |
凤凰端子 |
||
|
RS232C串口 |
路数 |
1路 |
|
|
电平 |
RS232C |
||
|
物理接口 |
凤凰端子 |
||
|
环境特性 |
工作温度 |
0℃～＋50℃ |
|
|
相对湿度 |
≤90%（40℃） |
||
|
存储温度 |
-30℃～＋70℃ |
||
|
供电电源 |
直流5V±5% |
||
|
机箱尺寸 |
80x80x13mm |
||
|
选件 |
GPS北斗双模接收机，避雷器，定做天线电缆，国军标2008版B码，串口输出TTL,RS422/485等，B码输出TTL,定制宽温度范围的产品，根据客户要求定做类似产品。 |
||
