点击图片查看原图产品概述

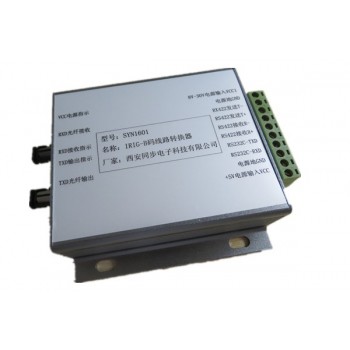

SYN1601型IRIG-B码线路转换器是由西安同步电子科技有限公司精心设计、自行研发生产的 款线缆转换设备，该模块将输入的IRIG-B码电信号或者光信号进行光电相互转换，即输入IRIG-B电信号输出IRIG-B码光信号，输入IRIG-B光信号输出IRIG-B码电信号，是实现光纤信道传输时间同步系统的实用电子设备。线路转换器由于采用光纤作为传输介质，具有隔离高电压、防电磁干扰、抗雷击等优点，广泛应用于各种工业控制，分布数据采集等场合，特别适合电力系统自动化、交通控制等部门。
产品功能
1) 输入1路IRIG-B码光信号，输出1路IRIG-B码RS-422电信；
2) 输入1路IRIG-B码RS-422电信号，输出1路IRIG-B码光信号；
3) 输入1路IRIG-B码光信号，输出1路RS-232C电信号；
4) 输入1路IRIG-B码RS-232C电信号，输出1路IRIG-B码光信号；
5) 信号流向自动识别，透明传输；
6) 进口光收发模块，确保传输距离；
7) 光纤指示功能，方便现场安装调试。
产品特点
a) 体积小，功耗小；
b) 工业 设计，高可靠性；
c) 可长期连续稳定工作。
典型应用
1) 应用在工业系统需要光电相互转换的场合；
2) 广电、金融、移动通信、石油、电力、交通、工业以及国防等领域；
3) 通信装备，航空航天航海，电子信息系统。
技术指标
|
光端口 |
物理接口 |
SC、ST、FC可选 |
|
波长 |
多模820nm、850nm等，单模1310等 |
|
|
适用光纤 |
多模62.5/125μm 或50/125μm |
|
|
光功率及灵敏度 |
≥-8dBm，≤-20dBm |
|
|
通讯距离 |
多模1.5Km |
|
|
通讯速率 |
高115200 bit/s |
|
|
电端口 |
电平 |
RS422/485 |
|
RS232C |
||
|
供电电源 |
外供电源DC5V或者DC8V～30V电流0.3A |
|
|
板卡尺寸 |
104.5x100x28mm（外观）93.5x61mm（安装尺寸） |
|
|
环境特性 |
工作温度 |
0℃～＋50℃ |
|
相对湿度 |
≤90%（40℃） |
|
|
存储温度 |
-30℃～＋70℃ |
|
|
选件 |
根据客户要求定做类似产品 |
|
