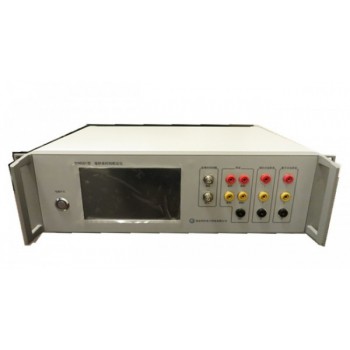

点击图片查看原图产品概述
SYN5301型时间检定仪是由西安同步电子科技有限公司精心设计、自行研发生产的 款高精度时间检定仪。本设备是根据JJG237-2010《秒表检定规程》的要求制作的 款多功能，综合性的时间检定自动测试装置，用于检定机械秒表、电子秒表、指针式电秒表、数字式电秒表、数字式毫秒仪，以及各种计时器等，被测仪器通过测量该标准时间间隔信号，得到被检仪器测量该标准时间间隔信号的实际测量值，从而得到被检仪器测量误差，达到检定的目的，适用于各种类秒表的量值传递，可以建立秒表检定仪标准装置，开展对时间类仪器进行检定/校准。
该款设备结合了秒表检定仪、日差测量仪/校表仪、指针式电秒表检定仪、标准时间间隔发生器等4种功能，采用高稳定度石英晶体振荡器作为时间基准，使用7寸大液晶触摸屏，采用大规模集成电路FPGA技术，全数字控制，实现高精度时间间隔输出，整机具有高稳定度、高准确度的优点，功能完善，操作方便，抗干扰能力强。可供各 计量部门、工厂、院校及各科研单位检定401/405电秒表,407/408电秒表、411数字式毫秒计、415/417/417B型数字式电秒表等时间类仪器。
产品功能
可供各 计量部门、工厂、院校及各科研单位检定401/405电秒表,407/408电秒表、411数字式毫秒计、415/417/417B型数字式电秒表等时间类仪器
产品特点
a) 精度高、高性价比；
b) 功能齐全、性能可靠；
c) 采用高稳定度石英晶体振荡器作为时间基准。
典型应用
1) 供各 计量部门，工厂，院校及科研单位对机械秒表、电子秒表、指针式电秒表、数字电秒表、数字式毫秒仪等计时仪器进行检定。
2) 作为日差测量仪使用；
3) 作为标准时间间隔发生器使用；
技术指标
|
机械秒表和电子秒表 |
输出时间范围 |
300ms~9 999 999 999s |
|
|
准确度 |
优于±（1×10-7×T0＋3ms） |
||
|
物理接口 |
香蕉座 |
||
|
指针式电秒表 |
输出时间范围 |
0.02s ~ 9 999 999 999s |
|
|
准确度 |
优于±（市电频率准确度×T0＋0.6ms） |
||
|
物理接口 |
香蕉座 |
||
|
毫秒表和数字式电秒表 |
输出时间范围 |
0.02μs ~ 9 999 999 999s |
|
|
准确度 |
优于±（1×10-7×T0＋0.6ms） |
||
|
物理接口 |
香蕉座 |
||
|
标准时间间隔 |
输出时间范围 |
0.1μs ~ 9 999 999 999s |
|
|
准确度 |
优于±（1×10-7×T0＋1μs） |
||
|
物理接口 |
BNC |
||
|
晶振指标 |
频率 |
10MHz |
|
|
日老化率 |
≤5×10-9/日 |
||
|
秒稳定度 |
≤5×10-11/s |
||
|
准确度 |
≤1×10-7 |
||
|
预热时间 |
12小时 |
||
|
50Hz |
路数 |
1 |
|
|
电平 |
TTL |
||
|
物理接口 |
DB9 |
||
|
10MHz |
路数 |
1 |
|
|
电平 |
≥7dBm |
||
|
物理接口 |
BNC |
||
|
RS232C串口 |
路数 |
1路 |
|
|
电平 |
RS232C |
||
|
功能 |
上位机串口指令控制及软件升 |
||
|
物理接口 |
DB9 |
||
|
外参考输入 |
10MHz |
路数 |
1 |
|
电平 |
≥7dBm |
||
|
物理接口 |
BNC |
||
|
秒表夹具 |
次同时测试四块秒表，可适应各种形状的秒表 |
||
|
环境特性 |
工作温度 |
0℃～＋50℃ |
|
|
相对湿度 |
≤90%（40℃） |
||
|
存储温度 |
-30℃～＋70℃ |
||
|
供电电源 |
交流 220V±10%， 50Hz±5%，功率小于30W |
||
|
机箱尺寸 |
3U，19″标准机箱（上机架）482mm（宽）x300（深）x140mm（高） |
||
|
选件 |
根据客户要求定做类似产品。 |
||
