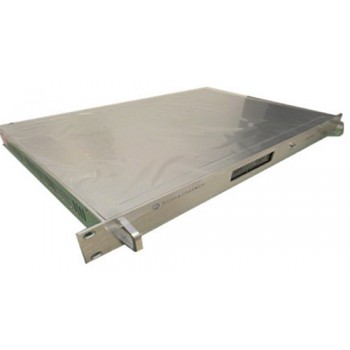

点击图片查看原图产品概述
SYN2411型IEEE1588主时钟是 款支持IEEE1588-2008V2的主时钟（Grandmaster Clock），使用北斗GPS作为时钟参考源，内置高精度时钟源，拥有纳秒 的时间传输精度，支持数千台IEEE1588从时钟。目前支持国内外主流IEEE1588主从时钟设备及专用1588交换机，同时可以输出NTP，IRIG-B，1PPS,串口TOD等多种时间信号，为用户提供精确、标准、安全、可靠和多功能的时间服务，是 款高端精密的IEEE1588时钟设备。
产品功能
1) 以GPS北斗定时信号建立时间参考；
2) 支持标准的IEEE1588-2008V2等网络对时协议，支持1 step 或 2 steps ；
3) NTP授时和串口tod输出；
4) 输出定时同步信号（1PPS），TTL接口输出；
5) LCD钟面（年月日、时分秒）显示；
产品特点
a) 授时精度高，支持国内外主流IEEE1588设备；
b) 提供多个可配置的PTP模版（Profile）；
c) 双电源无缝切换，整体功耗小，运行可靠稳定；
d) 支持端到端(end to end)或点对点(peer to peer)模式；
e) 支持Pre-Master模式，主时钟热备份，热切换功能。
典型应用
1) 工业自动化系统，航天航空系统，电路仿真服务 (CES)；
2) 2.5G/3G/4G基站数字化变电站，CMMB基站，WiMAX；
3) 被动式光纤网络 (PON)，数字电视数字广播，电信机房等。
技术指标
|
输入信号 |
GPS北斗双模授时接收机 |
频点 |
L1,B1 |
|
定时精度 |
≤30ns |
||
|
GPS北斗授时天线 |
数量 |
1套 |
|
|
形状 |
蘑菇头 |
||
|
线长 |
30米 |
||
|
支架 |
蘑菇头安装支架 |
||
|
输入选件 |
IRIG-B（DC）码，IRIG-B（AC）码，NTP，PTP，CDMA，10MHz，1PPS等 |
||
|
输出信号 |
IEEE1588授时 |
路数 |
1路（可扩展到4路） |
|
物理接口 |
RJ45 |
||
|
以太网 |
10M/100M/1000M自适应 |
||
|
协议 |
IEEE1588-2008(PTPv2)，IP6, IP4,TCP,DHCP,UDP,SSH,Telnet |
||
|
同步精度 |
≤±30ns（主时钟相对于外部参考） ≤±30ns（背靠背测试） |
||
|
用户容量 |
可支持几千台从时钟 |
||
|
NTP授时 |
路数 |
1路 |
|
|
授时精度 |
0.5-10ms（典型值1ms） |
||
|
NTP请求量 |
＞4000次/秒 |
||
|
用户容量 |
支持数万台客户端 |
||
|
支持协议 |
NTP v1.v2.v3&v4(RFC1119&1305)，SNTP(RFC2030)，SNMP，IPV4、IPV6、IPv4/IPv6 Hybrid，SSH/SCP,MD5（RFC1321）,Telnet（RFC854），NTP Unicast，Broadcast，Multicast，DHCP (RFC2131)，HTTP/SSL/HTTPS（RFC2616)，802.11b/g/n，Telnet，UDP，TCP，FTP，NFS，PPTP/VPN等 |
||
|
IRIG-B码(DC) |
路数 |
1路 |
|
|
电平 |
RS422/485 |
||
|
同步误差 |
≤200ns |
||
|
1PPS脉冲信号 |
路数 |
1路 |
|
|
电平 |
TTL |
||
|
同步误差 |
≤30ns |
||
|
物理接口 |
BNC |
||
|
RS232C串口 |
路数 |
1路 |
|
|
电平 |
RS232C |
||
|
串口格式 |
RMC语句 |
||
|
物理接口 |
DB9 |
||
|
卫星工作模式 |
单GPS，单北斗，GPS北斗混合模式等 |
||
|
时钟源 |
标配：内置高精度恒温晶振 选件：铷原子钟、驯服恒温晶振模块、驯服铷钟模块等 |
||
|
干接点告警 |
选件：卫星告警，同步告警，电源告警 |
||
|
MTBF |
≥100000小时 |
||
|
供电电源 |
双电源无缝切换，交流 220V±10%， 50Hz±5%，额定功率：10W |
||
|
环境特性 |
工作温度 |
0℃～＋50℃ |
|
|
相对湿度 |
≤90%（40℃） |
||
|
存储温度 |
-30℃～＋70℃ |
||
|
机箱尺寸 |
1U，19″标准机箱（上机架）482mm（宽）x300（深）x44mm（高） |
||
|
配件 |
主机1台，30米电缆授时天线 套，天线安装支架 副，电源线1根，串口线1根，网线1根，说明书1本，合格证 张，光盘 张（含说明书，配置清单，配置资料等等）。 |
||
|
其他选件 |
授时天线电缆（50米、80米、100米等），天线放大器，天馈线避雷器，高精度授时接收机。 |
||
