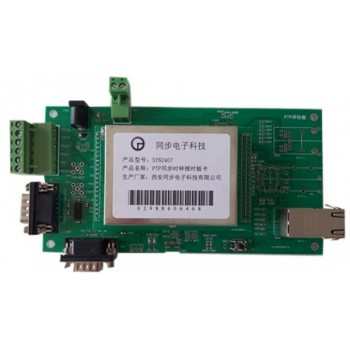

点击图片查看原图产品概述
SYN2407型PTP同步时钟授时板卡是由西安同步电子科技有限公司精心设计、自行研发生产的 款IEEE1588(PTP)精密网络时间协议授时板卡。本系列板卡被设置为主时钟可接收GPS或北斗时钟设备送出的时间参考信息，支持多台PTP从时钟，提供亚微秒量 的时间服务；当设置为从时钟时，可从网络中解析IEEE1588协议，恢复时间信息和1PPS，精度可达30纳秒。用户无需了解IEEE STD 1588V2的具体协议，可方便的嵌入用户设备中，实现PTP高精度授时系统，是 款使用方便，集成度高的PTP授时板卡。
产品功能
1) 可灵活配置为主时钟或者从时钟；
2) 接收外部串口时间信息及1PPS时间参考信号；
3) 10M/100M/1000M自适应网口；
4) 支持P2P和E2E模式。
5) 支持标准的PTPv2，即IEEE STD 1588V2-2008网络对时协议；
6) 支持组播单播模式；
7) 串口TOD输入输出支持NMEA0183(RMC和ZDA) ASCII码和中国移动时间信息。
产品特点
a) 性价比高，应用广泛，授时精度高；
b) 低功耗，体积小易于集成；
c) 运行可靠稳定，适应复杂网络环境；
d) 完全透明，低延迟；
典型应用
1) 工业自动化系统，航天航空系统，交通、能源，航天航空系统；
2) 2.5G/3G/4G/LTE基站数字化变电站，CMMB基站,数字电视数字广播，电信机房，专网通讯等。
技术指标
|
主要指标 |
PTP网口 |
路数 |
1路 |
|
物理接口 |
RJ45 |
||
|
以太网 |
10M/100M/1000M自适应 |
||
|
协议 |
IEEE1588-2008(PTPv2)，IP6, IP4,TCP,DHCP,UDP,SSH,Telnet |
||
|
同步精度 |
≤±30ns（主时钟相对于外部参考） ≤±30ns（背靠背测试） |
||
|
1PPS输入 |
路数 |
1路 |
|
|
电平 |
TTL |
||
|
物理接口 |
凤凰端子 |
||
|
1PPS输出 |
路数 |
1路 |
|
|
电平 |
TTL |
||
|
物理接口 |
凤凰端子 |
||
|
串口TOD输入 |
路数 |
1路 |
|
|
电平 |
TTL或者RS232C |
||
|
串口格式 |
RMC（默认）可选ZDA语句/ASII码/中国移动 |
||
|
物理接口 |
RS232C为DB9，TTL为凤凰端子 |
||
|
串口TOD输出 |
路数 |
1路 |
|
|
电平 |
TTL或者RS232C |
||
|
串口格式 |
RMC（默认）可选ZDA语句/ASII码/中国移动 |
||
|
物理接口 |
RS232C为DB9，TTL为凤凰端子 |
||
|
串口配置 |
路数 |
1路 |
|
|
电平 |
路RS232C或者TTL或者USB |
||
|
串口格式 |
自定义命令格式 |
||
|
物理接口 |
RS232C为DB9，TTL为插针， USB为USB Micro B接口 |
||
|
网口配置 |
通过网口进行各种状态配置 |
||
|
环境特性 |
工作温度 |
0℃～＋70℃ |
|
|
相对湿度 |
≤90%（40℃） |
||
|
存储温度 |
-30℃～＋70℃ |
||
|
供电电源 |
5v直流供电，功率<2W（典型） |
||
|
板卡尺寸 |
185x100x25mm（ 大尺寸），安装尺寸：160x80mm |
||
|
选件 |
定制宽温度范围的产品，根据客户要求定做类似产品。 |
||
