产品概述

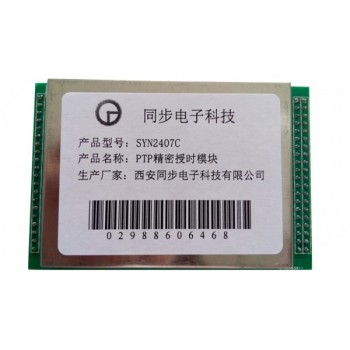

     SYN2407C型PTP精密授时模块是由西安同步电子科技有限公司自行研发生产的 款PTP精密授时核心模块。本PTP模块可组成 种主从同步系统，采用主从时钟方式，对时间信息进行编码，利用网络的对称性和延时测量技术，实现主从时间的同步。在系统的同步过程中，主时钟周期性发布PTP时间同步协议及时间信息，从时钟端口接收主时钟端口发来的时间戳信息，系统据此计算出主从线路时间延迟及主从时间差，并利用该时间差调整本地时间，使从设备时间保持与主设备时间 致的频率与相位。

     此PTP授时模块作为主钟可接收GPS/GLONASS/北斗授时接收机送出的时间参考信息，支持多台PTP从时钟，提供亚微秒量 的时间服务；当设置为从时钟时，可从网络中解析IEEE1588网络精密时间协议，恢复时间信息和1PPS，精度可达30纳秒。用户无需了解IEEE STD 1588V2的具体协议，可方便的嵌入用户设备中，实现PTP高精度授时系统，是 款使用方便，集成度高的PTP同步时钟模块。

产品功能

1) 可灵活配置为主时钟、从时钟、边界时钟、透明时钟和网关等；

2) 接收外部串口时间信息及1PPS时间参考信号；

3) 10M/100M/1000M自适应网口；

4) 支持P2P和E2E模式，支持组播单播模式；

5) 支持标准的PTPv2，即IEEE STD 1588V2-2008网络对时协议；

6) 串口TOD输入输出支持NMEA0183(RMC和ZDA) ASCII码和中国移动时间信息。

产品特点

a) 性价比高，应用广泛，运行可靠稳定，适应复杂网络环境；

b) 授时精度高，完全透明，低延迟，低功耗，体积小易于集成；

典型应用

1) 工业自动化系统，航天航空系统，交通、能源，航天航空系统；

2) 2.5G/3G/4G/LTE基站，数字化变电站，CMMB基站,数字电视数字广播等。
