点击图片查看原图产品概述

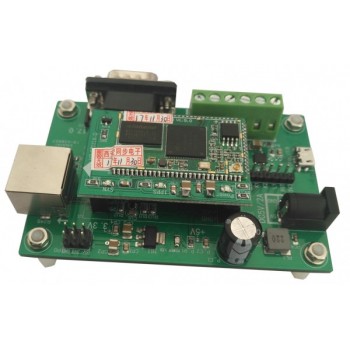

SYN2936-A型NTP时钟评估板是为了工程师快速高效使用SYN2936型NTP时钟模块而专门设计的开发评估板。该评估板集成了 块SYN2936型NTP时钟模块， 个RJ45网口， 个DB9公头座子， 个micro-USB口， 个电源接口，6芯绿色端子等，客户只需要供电及连接输入输出线缆即可正常工作。
产品功能
1）支持RS232C/TTL两种电平的串口tod输入输出；
2）支持TTL电平的1PPS输入输出；
3）支持RJ45网络授时；
4）支持mini-usb通信；
5）支持5v电源供电。
产品特点
a) 性能可靠，体积小巧，性价比 高；
b) 采用 新NTP/SNTP协议，对时精确可靠；
典型应用
科研院所、自动化公司、系统集成商以及时钟厂家等。
技术指标
|
网络指标 |
路数 |
1路10M/100M自适应 |
|
操作系统 |
Linux |
|
|
等 |
NTP服务器 |
|
|
授时精度 |
0.5-10ms（典型值1ms） |
|
|
NTP请求量 |
＞2000次/秒 |
|
|
用户容量 |
支持数万台客户端 |
|
|
网络协议 |
NTP v1.v2.v3&v4(RFC1119&1305),SNTP(RFC2030)，SNMP，IPV4、IPV6、IPv4/IPv6 Hybrid，SSH/SCP,MD5（RFC1321）,Telnet（RFC854），NTP Unicast，Broadcast，Multicast，DHCP (RFC2131)，HTTP/SSL/HTTPS（RFC2616)，802.11b/g/n，Telnet，UDP，TCP，FTP，NFS，PPTP/VPN等 |
|
|
管理功能 |
Web管理，设置软件管理，wifi无线登录 |
|
|
记录功能 |
支持 新20000条NTP日志记录功能 |
|
|
其它功能 |
防火墙保护，SYN-flood防御，软硬件看门狗设计，QoS功能（流量监控），多种语言选择功能，时区设置功能，实时查看NTP运行状态，网络诊断 |
|
|
物理接口 |
RJ45 |
|
|
串口 |
电平 |
3.3V TTL/RS232C两种 |
|
波特率 |
9600 |
|
|
串口内容 |
NMEA0183格式GPRMC语句（年月日时分秒） |
|
|
1PPS |
电平 |
3.3V TTL |
|
精度 |
≤10us |
|
|
有效沿 |
上升沿 |
|
|
环境特性 |
工作温度 |
0℃～＋50℃ |
|
相对湿度 |
≤90%（40℃） |
|
|
存储温度 |
-40℃～＋80℃ |
|
|
尺寸 |
90x60x19.2mm（安装孔尺寸80x50mm） |
|
|
电源 |
供电+5v，±5% 功耗2w |
|
|
配件 |
电源适配器1只，网线1根，串口线1根，micro-USB线缆1根，光盘1张（内置说明书，调试软件，开发板原理图pcb图等） |
|
|
选件 |
根据客户要求定做类似产品。 |
|
